上海伦廷在线微波水分测量仪BS202SHF

BS202SHF是一款非接触式超宽频带SHF微波水分测量仪，该设备配备超宽频SHF平面微带天线。 BS2xxSHF系列设备采用更先进的射频芯片，拥有比BS1xx系列设备更为稳定的射频信号，其频带比BS1xx系列设备宽两至三倍。采用先进的混沌博弈频谱算法，在宽阔的频带内智能选择最优的测量频率并引入共振模拟，放大优先级最高的有效频谱。模型算法采用独立研发的智能选择和竞争机制，能够更为精确的测量物料的水分含量。

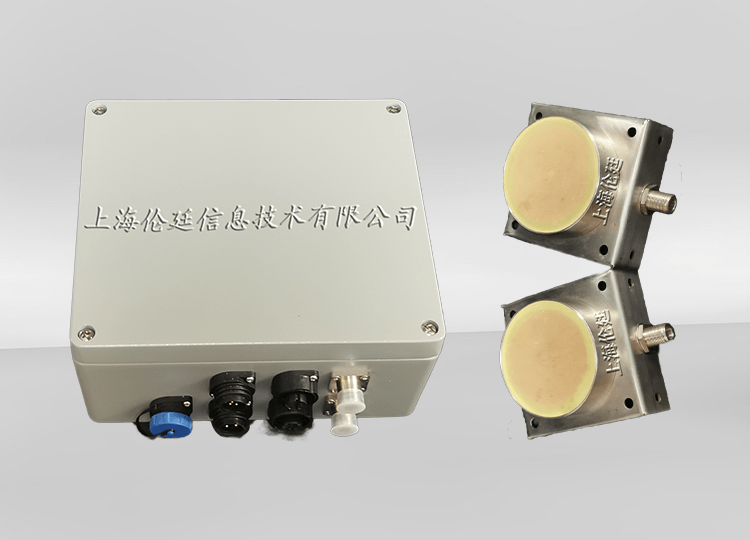

产品图片:

产品原理:

微波天线向被测物料连续发射不同频率的电磁信号，而作为极性分子的水分子则会吸收一部分电磁能，因此这部分被吸收的电磁能和水分子数量之间有着一定的线性关系。不同频率的被吸收的电磁信号表征了被测物料中水分子不同的吸收特性。一系列不同频率的电磁吸收信号值组成了一条吸收频谱。由于除金属外其它物质也能吸收电磁能，这种吸收信号即为噪声。当噪声信号淹没水分子的吸收信号微波设备将无法正常测量。因此BS202SHF硬件上具备超宽频带，更宽的带宽提供了更多有效的射频频率。结合伦廷独立研发的频谱算法和模型算法能够有效屏蔽或减少噪声以及外部因素影响。

方案组成:

技术参数:

主机
芯片	NXP工业级微处理器
水分测量范围	0%-100%
防护箱	304不锈钢（600500300mm）
防护等级	IP65
电源	100-230VAC 50HZ
通讯接口	RS232/485
环境温度	-20℃- +85℃
库存温度	-30℃- +95 ℃
模拟信号输出	0/4-20mA （2组）
模拟信号输入	0/4-20mA （1组）
开关信号输入	无源干接点
功耗	50VA
宽频带SHF平面天线
数量	2个（1x发射、1x接收）
频段	500MHz-24GHz ISM BAND
功率	0.1MW -10DBM
灵敏度	0.1NW
HPBW	60 度
工作温度	-20 ℃- +80℃
防护等级	IP66，本安型
射频同轴传输线
信号线缆	标准射频同轴传输线，标准为6米，可定制长度

产品特点:

1、BS202SHF为非接触穿透式水分分析设备、适用与安装空间狭小的测量点，比如：小型运输皮带上的固体物料（粉末，颗粒状，块状），料仓，料斗内的固体物料
2、BS202SHF配备超宽频带SHF平面微带天线，具备高增益，穿透距离可达1000MM，物料堆积厚度最低40MM。外壳为304不锈钢，本安型设计，符合IP66标准
3、BS202SHF具备超宽频带。因此在宽阔的频带内得以轻松寻找最有效的测量频率
4、BS202SHF拥有更先进的智能频谱算法和模型算法，可以有效消除噪声影响
5、BS202SHF不受相位差导致的量程影响，可满量程测量，水份测量范围为0%-100%
6、BS202SHF不受被测物料的高度、颗粒大小、密度、颜色、温度、品种、灰尘、水蒸气等因素的影响
7、BS202SHF的模型确定后无需反复校准
8、BS202SHF整体结构牢固，无机械运动部件，适合恶劣的应用环境，使用寿命长，易于维护
8、BS202SHF支持各种工业通讯协议通讯端口及组网方式
9、BS202SHF可进行简单的自动控制和系统集成，可与其它智能设备配套或对接

应用行业:

行业	产品	适用安装点
冶金行业	煤粉，煤炭，等等	小皮带，料斗
建材行业	砂石，水泥	小皮带，料斗
环保行业	污泥块等固体物料	料斗
饲料行业	宠物饲料等固体物料	料仓，料斗
烟草行业	烟包等大型包状物料	皮带，辊轴
纺织行业	短胶纤维等大型包状物料	皮带，辊轴
